Bodenschraubanker 2 m - Mezzo, Filius und Dacapo

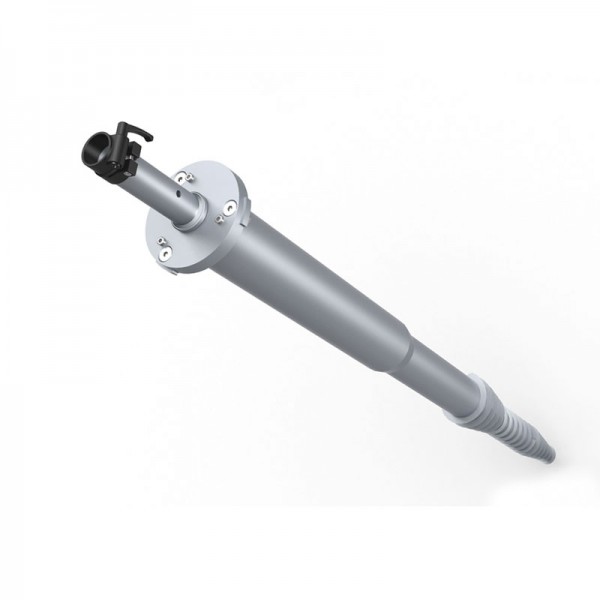

Bodenschraubanker mit Hülsenoberteil, inkl. Normteile zum Verschrauben.
Anlieferung unverschraubt.
Stahl, feuerverzinkt
nach DIN EN ISO 1461
Gewicht ca. 27 kg

5 Schritte zur Bodenschraubankerbefestigung

1. Abtragen und Vorbohren
Pflastersteine und Kies ca. 15 cm tief abtragen. Mit einem Bohrer Ø 40 mm, senkrecht am Einbaupunkt vorbohren.

2. Vorbereiten
Zur Vorbereitung für den 2 m langen Bodenschraubanker muß ein kleinerer, mit ca. 1,2 m Länge, in den Boden ein- und wieder ausgedreht werden.

3. Eindrehen
Passender Bodenschraubenanker mit 2 m Länge ebenerdig eindrehen; oder, bei mehreren Schirmen, mit Nivelliergerät alle auf gleicher Höhe eindrehen.

4. Ausrichten
Hülsen-Oberteil mit Gabel- und Inbusschlüssel aufschrauben und mit Stellschrauben vertikal ausrichten, so dass der Schirm später senkrecht steht.

5. Fertigstellen
Kies aufüllen und Pflastersteine so weit wie möglich an den Flansch setzen. So verschwindet der Bodenschraubanker komplett unter den Belag.

Grundsätzlich besteht die Lösung aus zwei Teilen, dem Bodenschraubanker und dem Hülsenoberteil.

Bodenschraubanker

Der Bodenschraubanker wird senkrecht in den Boden eingedreht, bis die Flanschplatte ebenerdig ist. Die konische Form verdichtet das Erdreich und garantiert Stabilität und Sicherheit. Bis Bodenklasse 4 funktioniert dies auf einfachste Weise mit einer Krinner-Eindrehmaschine. Für höhere Bodenklassen wird eine größere Spezialmaschine notwendig.

Hülsen-Oberteil

Das Hülsen-Oberteil wird auf die Flanschplatte des Bodenschraubankers mit drei Schrauben aufgeschraubt. Mit drei weiteren Stellschrauben wird ausgerichtet, so dass der Schirm vertikal steht.

Umweltfreundlich

Das gesamte Geländeumfeld bleibt unbeschädigt im ursprünglichen Zustand erhalten, dadurch entstehen keine Gelände- und Flächenrückbauten.

Geprüfte Statik

Um keine statischen Risiken einzugehen, wurden die Schirme mit den Hülsenoberteilen und Bodeschraubankern für die Bodenklasse 3-7 und Windstärke 4 berechnet.

Vorbereitung

Vor Auftragsvergabe ist zu klären, dass auf der Achse des Bodenschraubankers keine Gas-, Wasser-, Strom oder sonstige Leitungen sind, die von dem Bodenschraubanker beschädigt werden könnten. Durch eine schriftliche Bestätigung übernimmt der Auftraggeber / Endkunde die Sorgfaltspflicht und Haftung.

Dienstleistung ”Eindrehen”

Bitte setzen Sie sich mit uns in Verbindung.

Notwendiger Eindrehaufsatz:

Z1 Aufsatz - F 1234567 (nicht im Lieferumfang enthalten)

Für das Eindrehen wird eine Eindrehmaschine benötigt (nicht im Lieferumfang enthalten).
